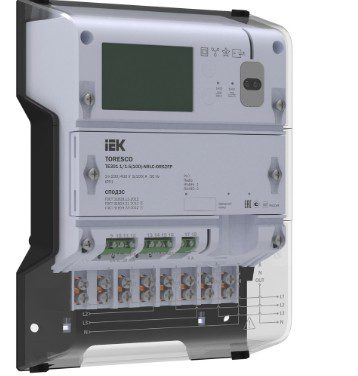

Трехфазный счетчик электроэнергии предназначен для измерения активной и реактивной энергии в трехфазных сетях переменного тока. Он применяется в промышленности, на коммерческих объектах, в многоквартирных домах и на предприятиях, где используется нагрузка, подключенная к трехфазной сети 3×220/380 В. Прибор обеспечивает точный учет потребления энергии по всем фазам и контроль баланса нагрузки.
Принцип работы
Принцип работы основан на измерении электрических параметров в каждой фазе — напряжения, тока и угла между ними. В зависимости от конструкции, счетчик может использовать прямое или трансформаторное включение. Полученные значения обрабатываются измерительными элементами и преобразуются в количество потребленной энергии.
Современные электронные модели выполняют измерения в реальном времени, фиксируют активную, реактивную и полную мощность, а также регистрируют направление потока энергии, что позволяет учитывать как потребление, так и генерацию.
Устройство счетчика
Конструкция трехфазного счетчика электроэнергии включает следующие основные узлы:
Измерительные элементы
Для каждой фазы используются отдельные измерительные цепи, включающие токовые и напряженческие входы. В случае прямого включения токи проходят через внутренние шунты, в случае трансформаторного — через внешние измерительные трансформаторы.
Аналого-цифровые преобразователи
Преобразуют аналоговые сигналы тока и напряжения в цифровой формат. Это необходимо для последующей обработки микропроцессором и вычисления объема потребленной энергии.
Микропроцессорный модуль
Отвечает за обработку входных данных, расчет параметров, накопление статистики, хранение архивов и реализацию тарифной логики. Позволяет вести многотарифный учет, фиксировать события, контролировать перегрузки и нештатные режимы.
Индикация и интерфейс
Счетчики оснащаются жидкокристаллическими дисплеями для отображения текущих значений, суммарных показаний и диагностических данных. Некоторые модели поддерживают оптопорт, интерфейсы RS-485, PLC, радиоканалы для интеграции в автоматизированные системы учета.
Источник питания
Встроенный блок питания обеспечивает работу схем обработки сигнала, памяти и дисплея. Дополнительно может присутствовать резервная батарея для сохранения данных при отключении напряжения.
Варианты включения
Трехфазные счетчики могут подключаться двумя основными способами:
Прямое включение
Применяется в сетях с номинальными токами до 100 А. Фазные провода от ввода подключаются непосредственно к счетчику. Простой монтаж, отсутствует необходимость в трансформаторах тока, но при высоких токах не применяется.
Трансформаторное включение
Используется на объектах с большими токами или напряжением выше стандартного. Ток и, при необходимости, напряжение подаются на счетчик через измерительные трансформаторы. Этот способ требует соблюдения правильности фазировки, подключения цепей напряжения и учета коэффициента трансформации при расчете потребления.
Особенности работы
Трехфазный счетчик выполняет учет по каждой фазе отдельно и по сумме. При дисбалансе нагрузки способен выявить перекос фаз и определить потери. Современные модели сохраняют журнал событий, фиксируют попытки вмешательства, перерывы в питании, смену направлений тока.
Для обеспечения достоверности данных счетчики опломбируются и проходят первичную поверку. Периодическая поверка проводится в соответствии с действующими метрологическими требованиями.
