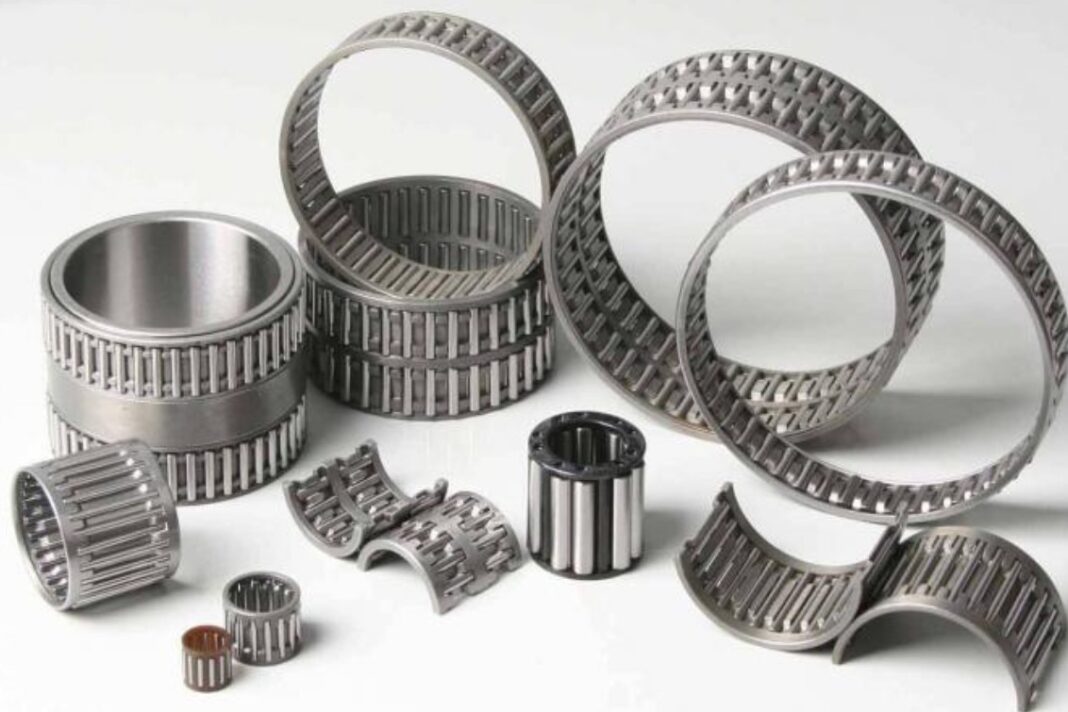

Игольчатые подшипники: Полный обзор типов, конструкций и сфер применения

В мире современных технологий и машиностроения, где на первый план выходят требования к компактности, надежности и высокой нагрузочной способности, особое место занимают игольчатые подшипники. Эти устройства, являющиеся разновидностью роликовых подшипников, кардинально меняют подход к конструированию узлов и агрегатов, позволяя создавать более эффективные и мощные механизмы при минимальных габаритах.

Конструктивные особенности и принцип работы

На первый взгляд, игольчатый подшипник может показаться аналогом классического роликового. Однако ключевое отличие, определяющее все его уникальные свойства, кроется в геометрии тел качения. Если в стандартном роликовом подшипнике используются цилиндры с соотношением длины к диаметру примерно 1:1, то в игольчатом это соотношение составляет 3:1 и даже 10:1. Такие длинные и тонкие цилиндры и получили название «иголок».

Конструкция игольчатого подшипника включает в себя:

  • Игольчатые ролики: Основной рабочий элемент, воспринимающий нагрузки.

  • Наружное и/или внутреннее кольцо: В зависимости от типа, подшипник может иметь одно кольцо или не иметь их вообще, используя в качестве дорожек качения сам вал и корпус узла.

  • Сепаратор: Деталь, которая фиксирует и ориентирует ролики, обеспечивая равномерное расстояние между ними. Изготавливается из высокопрочной стали, латуни или современных полимерных материалов (например, стеклонаполненного полиамида), что снижает вес и улучшает антифрикционные свойства. Существуют также модели и без сепаратора — так называемые «полнокомплектные», которые имеют максимальное количество роликов и, как следствие, высочайшую грузоподъемность.

Благодаря такой конструкции и плотному расположению роликов, игольчатый подшипник способен выдерживать чрезвычайно высокие радиальные нагрузки в условиях очень ограниченного радиального пространства. Он работает в режиме жидкостного трения, и что примечательно, требуемый объем смазки для него значительно меньше по сравнению с шариковыми или стандартными роликовыми аналогами.

Ключевые преимущества игольчатых подшипников

Популярность этих узлов обусловлена рядом неоспоримых преимуществ:

  1. Высокая радиальная грузоподъемность. При тех же внешних габаритах игольчатый подшипник выдерживает значительно большие нагрузки, чем шариковый.

  2. Компактность. Минимальный радиальный размер позволяет проектировать более легкие и изящные инженерные решения.

  3. Жесткость и устойчивость к деформациям. Конструкция менее подвержена влиянию вибраций и ударных нагрузок.

  4. Низкое трение и высокий КПД. Минимизация потерь энергии на трение повышает общий коэффициент полезного действия механизма.

  5. Экономия на смазке. Меньший объем смазочного материала и увеличенные интервалы обслуживания снижают эксплуатационные расходы.

  6. Упрощение конструкции. Возможность использовать вал и корпус в качестве беговых дорожек позволяет уменьшить количество деталей и снизить стоимость узла в сборе.

Области применения игольчатых подшипников невероятно широки: от высокоточных механизмов автомобильных КПП, стартеров, тормозных систем и карданных валов до мощного промышленного оборудования — прокатных станов, тяжелых станков, сельскохозяйственной и строительной техники, роботов-манипуляторов и даже спортивных тренажеров.

Классификация и типы игольчатых подшипников

Универсального подшипника, который подходил бы для всех задач, не существует. Инженерная мысль создала несколько специализированных типов игольчатых подшипников, каждый из которых оптимизирован для конкретных условий работы.

1. Радиальные игольчатые подшипники

Это самый распространенный и узнаваемый тип. Его главная задача — воспринимать нагрузки, направленные перпендикулярно оси вращения (радиальные). Именно в этой категории наиболее ярко выражена основная идея игольчатого подшипника: максимальная грузоподъемность при минимальном поперечном сечении.

Конструктивные вариации:

  • С сепаратором: Обеспечивают высокую скорость вращения и стабильность работы.

  • Без сепаратора (полнокомплектные): Имеют максимально возможное количество роликов, что делает их идеальными для работы с очень высокими нагрузками, но при сравнительно невысоких скоростях.

  • С внутренним кольцом: Стандартное исполнение для монтажа на шлифованный вал.

  • Без внутреннего кольца (игольчатые подшипники «на иголках»): В этом случае роль внутренней дорожки качения выполняет сам вал, который должен быть закален и шлифован. Это решение еще больше экономит пространство и снижает стоимость узла.

Преимущества:

  • Наилучшее соотношение грузоподъемности и габаритов.

  • Высокая жесткость и стойкость к вибрациям.

  • Простота конструкции и монтажа.

Сферы применения: Карданные шарниры, поршневые пальцы двигателей, коробки передач, редукторы, рычажные механизмы.

2. Игольчатые упорные подшипники

Если радиальные подшипники боятся осевых нагрузок, то упорные созданы специально для них. Они предназначены для восприятия нагрузок, действующих вдоль оси вала. Эти подшипники часто называют «экономичными осевыми узлами», так как они эффективно заменяют более громоздкие и дорогие упорно-шариковые аналоги.

Конструкция: Классический упорный игольчатый подшипник состоит из:

  • Набор игольчатых роликов, расположенных в плоскости, перпендикулярной оси вращения.

  • Сепаратора, удерживающего ролики.

  • Опорных шайб (одной или двух), которые служат беговыми дорожками для роликов.

Низкое трение между роликами и шайбами минимизирует потери энергии, а КПД узла может достигать 99%.

Преимущества:

  • Компактность в осевом направлении.

  • Высокая осевая грузоподъемность.

  • Низкий момент трения, подходящий для высокоскоростных применений.

Сферы применения: Сцепления и коробки передач в автомобилестроении, поворотные механизмы станков, мощные насосы, режущее оборудование, турбокомпрессоры.

3. Игольчатые подшипники комбинированного типа (упорно-радиальные)

В реальных механизмах редко встречаются нагрузки только одного типа. Чаще всего они действуют в комплексе. Для таких случаев были разработаны комбинированные подшипники, способные одновременно воспринимать значительные радиальные и осевые нагрузки.

Их использование особенно целесообразно в ситуациях, когда:

  • Монтажное пространство критически ограничено, и нет возможности установить два отдельных подшипника (радиальный и упорный).

  • Механизм подвергается сложным комбинированным нагрузкам с высокой долей осевой составляющей.

  • Существуют ограничения по регулярному техническому обслуживанию и смазке.

Преимущества:

  • Многофункциональность в одном компактном корпусе.

  • Снижение общего количества деталей в узле.

  • Повышение надежности за счет упрощения конструкции.

Сферы применения: Шпиндели, червячные передачи, рулевые механизмы, различные промышленные редукторы.

4. Самоустанавливающиеся игольчатые подшипники

Это, пожалуй, самый технологически продвинутый тип игольчатых подшипников. Его уникальность заключается в способности компенсировать ошибки монтажа и перекосы вала, возникающие из-за деформаций корпуса или неточной сборки.

Конструктивная особенность: Внешнее кольцо такого подшипника имеет сферическую (выпуклую) наружную поверхность, которая работает в паре с ответным сферическим посадочным местом в корпусе. Это позволяет внутреннему кольцу с роликами отклоняться на угол до 3° относительно внешнего, сохраняя работоспособность узла.

Ключевые элементы:

  • Наружное кольцо со сферической наружной поверхностью.

  • Съемное внутреннее кольцо (часто в комплекте несколько).

  • Полный комплект игольчатых роликов.

  • Опорное кольцо из полимера, обеспечивающее правильное позиционирование.

Преимущества:

  • Компенсация misalignment (перекоса): Главное преимущество, продлевающее жизнь подшипника и всего механизма.

  • Вращение происходит непосредственно на валу, что увеличивает жесткость.

  • Сохранение всех преимуществ стандартного игольчатого подшипника: высокая грузоподъемность и компактность.

Сферы применения: Конвейерные ролики, длинные валы с возможностью прогиба, приводы сельскохозяйственной техники, мощные электроинструменты, конструкции редукторов, работающих в условиях возможных деформаций.

Игольчатые подшипники — это не просто альтернатива классическим подшипникам качения, а целый класс высокоэффективных инженерных решений, открывающих новые возможности для машиностроения. От радиальных гигантов грузоподъемности до компактных упорных и «интеллектуальных» самоустанавливающихся моделей — каждый тип решает свою специфическую задачу.

Правильный выбор типа игольчатого подшипника, основанный на анализе нагрузок, доступного пространства и условий эксплуатации, позволяет создать надежный, долговечный и экономичный механизм. Их способность работать в самых суровых условиях, минимизировать трение и повышать общий КПД делает их незаменимыми компонентами в прогрессе современной техники, от простейшего механизма до самого сложного промышленного комплекса.
